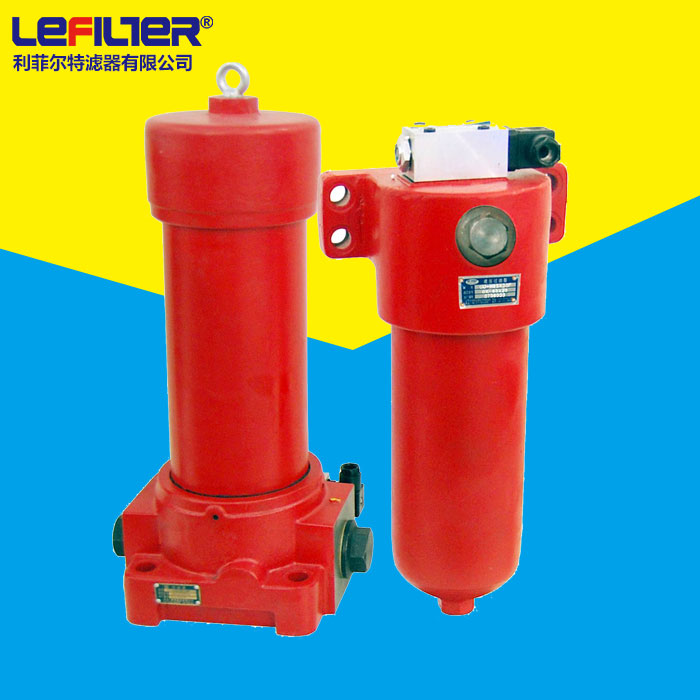

ZU-H過濾器安裝在液壓系統的壓力管路上，用以濾除液壓油中混入的機械雜質和液壓油本身化學變化所產生的膠質、瀝清質、炭渣質等，從而防止閥芯卡死、節流小孔縫隙和阻尼孔的堵塞以及液壓元件過快磨損等故障的發生。
該
過濾器過濾效果好，精度高，但堵塞后清洗比較難，而須更換濾芯。
利菲爾特ZU-H過濾器設有壓差發訊裝置,當濾芯污染堵塞到進出油口壓差為0.35Mpa時，即發出開關信號，此時更換濾芯，以達到保護系統安全的目的。
該過濾器濾芯采用新型化纖過濾材質，具有過濾精度高、通油能力大、原始壓力損失小、納污量大等優點，其過濾精度以絕對過濾精度標定，過濾比β3、5、10、20＞100，過濾效率n≥99%，符合ISO標準。

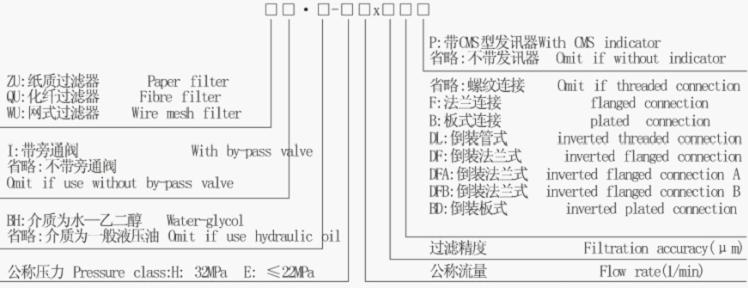

型號說明如下：
技術參數
|
型號 |
通徑 (mm) |
公稱流量 (L/min) |
過濾精度(μm) |
公稱壓力 (Mpa) |
壓力損失(MPa) |
發訊裝置功率(V/W) |
重量(kg) |
濾芯型號 |
連接方式 |
|
Initial |
Max |
|
Z QU-H10×*P |
15 |
10 |
1 3 5 10 20 30 |
32 |
0.08 |
0.35 |
24V/48W 220V/50W |
3.6 |
HX-10×*# |
管式 |
|
Z QU-H25×*P |
25 |
5.0 |
HX-25×*# |
|
Z QU-H40×*P |
20 |
40 |
0.1 |
8.0 |
HX-40×*# |
|
Z QU-H63×*P |
63 |
9.8 |
HX-63×*# |
|
Z QU-H100×*P |
25 |
100 |
12.0 |
HX-100×*# |
|
Z QU-H160×*P |
32 |
160 |
0.12 |
18.2 |
HX-160×*# |
|
Z QU-H250×*FP |
40 |
250 |
23.0 |
HX-250×*# |
法蘭式 |
|
Z QU-H400×*FP |
50 |
400 |
0.15 |
33.8 |
HX-400×*# |
|
U-H630×*FP |
53 |
630 |
42.0 |
HX-630×*# |
|
Z QU-H800×*FP |
53 |
800 |
52.0 |
HX-800×*# |
注：*為過濾精度，#為過濾材料，若使用介質為水—乙二醇，濾材為紙質，帶發訊器和旁通閥，則過濾器型號為：ZUI·BH—H63×*P，濾芯型號為HX·BH-63×*濾材為化纖，帶發訊器，則過濾器型號為：QU·BH-63×*P, 濾芯型號為：HX·BH-63×*Q，濾材為金屬網，帶發訊器，則過濾型號為:WU-H63×*P，濾芯型號為：HX-63×*W

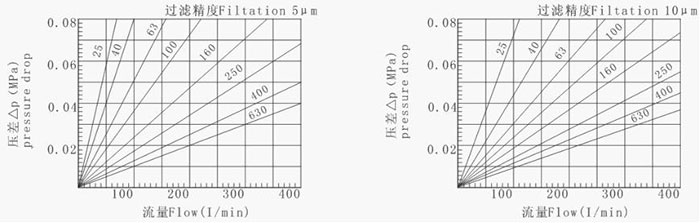

濾芯壓差流量曲線
濾芯HX-※x※（由試驗測得數據）
